W ramach porozumienia między CKPŁ, a K27 (Katedra Przyrządów Półprzewodnikowych i Optoelektronicznych) przy realizacji symulacji wymagających dużych zasobów obliczeniowych stworzono środowisko wykorzystujące zasoby CKPŁ w postaci klastra obliczeniowego Blueocean oraz oprogramowania MedeA zakupionego przez K27.
Elementy wchodzące w skład środowiska obliczeniowego:

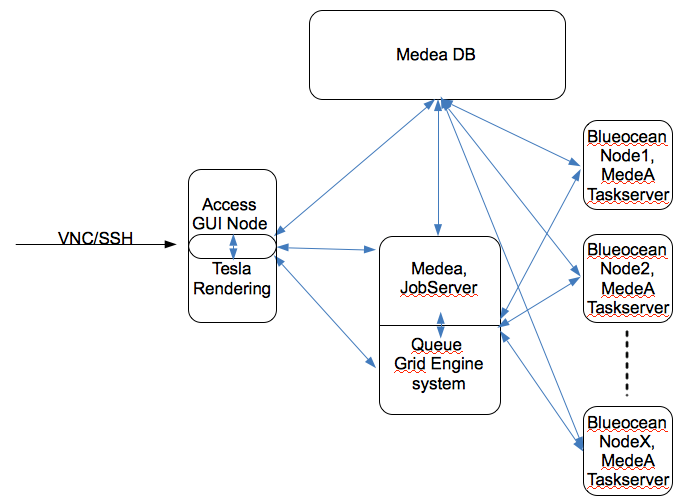

Rys. 1. Schemat połaczeń MedeA - Blueocean.
Dostęp do sesji graficznej - Blueocean GUI Access:
Dostęp do sesji graficznej realizowany jest za pośrednictwem protokołu VNC.
Aby uzyskać dostęp wykorzystując ww protokół należy pobrać i zainstalować oprogramowanie:
http://sourceforge.net/projects/virtualgl/files/TurboVNC/
Po instalacji na własnej stacji należy uruchomić program turboVNC oraz podać poniższe poświadczenia w celu uzyskania połączenia:
gdzie ":X" to nazwa/numer sesji graficznej (zmienna „DISPLAY”) i jest indywidualna dla każdego klienta – uzyskiwana w procesie dostępu do środowiska graficznego.
Zmiana hasła do środowiska graficznego:
/opt/TurboVNC/bin/vncpasswd
Oprogramowanie uruchamiamy z pozycji terminala (programy --> narzędzia systemowe --> terminal)
W zależności od potrzeb oprogramowanie należy uruchomić w trybie "vglrun" np:
vglrun -v -display :X /opt/MD/Linux-x86_64/MedeA
gdzie ":X" to nazwa/numer sesji graficznej (zmienna „DISPLAY”).
Dzięki wykorzystaniu powyższej warstwy (vglrun) możliwe są prace w środowiskach 3D
Uruchamianie Medea GUI:
Oprogramowanie uruchamiamy z pozycji terminala (programy --> narzędzia systemowe --> terminal)
vglrun -v -display :X /opt/MD/Linux-x86_64/MedeA
gdzie ":X" to nazwa/numer sesji graficznej (zmienna „DISPLAY”).
